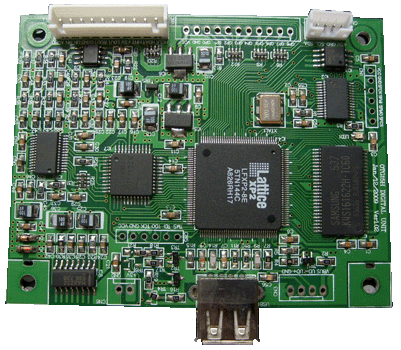

USB接口MP3、WMA录音/播放板（OTG15H）



    OTG15EH为直接录制MP3/WAV文件的USB多媒体录/放板，可以播放及录制多种格式的音频文件，采用USB OTG技术， USB接口，可以支持120G的容量；采用的零部件均支持专业级温度(-40℃～80℃)，可适宜于任何场合作音乐播放及录制之用；可以作为DR53E的升级产品使用。

          产品名称：USB接口MP3、WMA录音/播放板
          型    号：OTG15H
          外形尺寸：90x70(mm)
          定位尺寸：80x60(mm)
  产品特性

  • 支持USB接口，支持U盘、USB移动硬盘,可同时连接USB读卡器或内置读卡芯片。

  • 支持DOS、WINDOWS等操作系统的FAT12、FAT16、FAT32等通用文件格式，与电脑全面兼容。

  • 支持MP3﹑WMA﹑WAV所有层及所有码流率的多媒体文件，最高码流率高达1.44Mbps。

  • 可以选择录制成不同码流率的 MP3或不压缩方式，使用标准的MP3或WAV文件格式。在 容量和价格比极 佳的今天，使用无损录制能带来更好的录音效果。

  • 使用标准的I2C通讯接口，用户可以与其他I2C芯片并接使用，无需额外增加硬件接口。

  • 带中断输出的I2C从机接口，用户主机可以在检测到INT中断后再操作I2C总线，可以实现最高400Kbps的通讯速率。

  • 内置 T9中文笔画输入法及拼音输入法，用户主机可以轻松使用简单的指令修改录制的文件名。
  • 内置输出静噪控制电路，切换更安静，声效更出色，更适合要求较高的专业应用。
  • 支持温度检测功能。
  • 带LED显示，指示播放状态。
  • 采用单+5V供电，内部产生+/-5V用于运算放大器的供电，可以获得较大的动态范围。
  • 电源供应﹑音频输入输出及通讯接口与DR53E相同，可以作为DR53E的升级产品使用。
  • USB接口MP3、WMA录音/播放板（OTG15H），出处：www.hsav.com


  适用范围

  • 家庭影院系统可以轻易升级为全面支持电脑音乐的系统，提升产品档次。

  • 需要长时间录制音乐﹑话音信号的场合。

  • 环境恶劣需要播放背景音乐的场合。

  • 其他音乐录制﹑播放的场合。


  技术参数

项目

最小

正常

最大

供电电压

4.5V

+5V

+5.5V

供电电流（ +5V ）

260mA

280mA

300mA

输出电平 1KHz @0dB

-1dB

2V

+1dB

频率响应 20Hz ～ 20KHz

--

+/-1dB

--

信噪比 @0dB(CCIR)

88dB

90dB

93dB

工作温度

-40 ℃



80 ℃

注：供电电流结果为不含U盘时播放测得。
