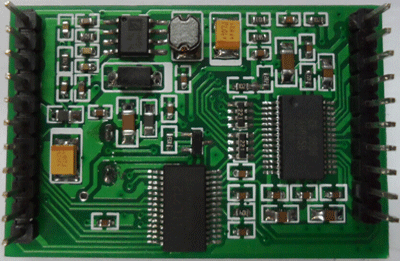

DTS/杜比数码AC-3音频解码板(DA32UA)




          产品名称：DTS/杜比数码AC-3音频解码板
          型    号：DA32UA
          外形尺寸：47x31(mm)
  产品特性

  • 采用CS4953系列音频DSP，CS8415 96KHz数字接收器，96KHz/24bit ADC及DAC。

  • 支持杜比数码、杜比定向逻辑、DTS等解码，多种声场效果重放。
  • 模拟音频输出，可自行选配不同的低通滤波电路，以获得不同的效果。
  • 全频频宽（20Hz～20KHz），用户可以通过低通滤波器调节频宽。
  • 内置模拟输入静音，当模拟没有信号时可自动进行静音，免除了外接检测电路。
  • 数码与模拟地线独立，降低对主板PCB LAYOUT的要求，获得更好的性能。
  • 提供静音控制信号输出，直接用硬件进行静音。

  • STL212单片机可以在线直接升级程序，使用更新的程序可以在网上获得，极大方便调试及生产维护。

  • 有多个通用的输出端口，可以用内置的CPU完成整机功能。

  • 使用I2C从机接口，用户主机无需增加额外接口即可使用现成的I2C接口。

  • I2C接口可以与其他I2C设备并联使用。DA32UA与24C01等I2C设备完全相同，非常容易进行二次开发。

  • I2C通讯带有INT中断输出端口，用户主机可以在INT变化时才读取相应的数据，减少了用户主机的通讯占用时间。
  • 提供60字节的记忆体空间，与24C01的功能完全相同，用户可以省略记忆的芯片例如24C01、93C46等记忆芯片。
  • 直接板上安装，可与音频板组成一体化产品，改善传统解码板的连线，提高了可靠性及增加了产品的可观性。
  • DTS/杜比数码AC-3音频解码板（DA32UA），出处：www.hsav.com
  适用范围

  • 数字音频解码器或模拟音频解码器。

  • AV接收功放。
  • 带解码的多声道多媒体有源音箱。
  技术参数

  • 同轴输入：0.5VPP

  • 加外盒外形尺寸：47mm(长)X 31mm(宽)X 8mm(高)
  • 电源电压：+5V

  • 可工作电流：180mA

  • 模拟输入：0.9Vrms
  • 输出电平@0dB：0.8Vrms
