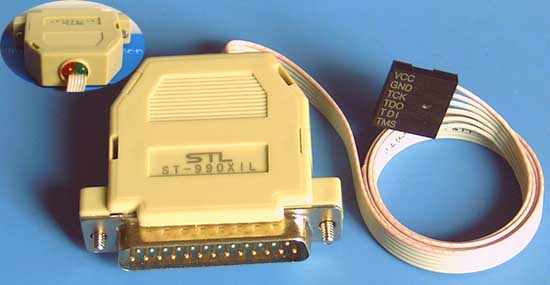

产品名称：XILINX专用FPGA及CPLD器件下载线
型 号：ST-990XIL
ST-990XIL是带显示的下载线， 是专门应用于Xilinx系列FPGA、CPLD的下载线，符合JATG的要求，支持由2.5V到5V的器件下载。由TMS 、TDI、TDO、TCK信号线及地线、电源线共6条线。
产品名称：Lattice专用FPGA及CPLD器件下载线
型 号：ST-99LAT
ST-990LAT是带显示的下载线， 是专门应用于Lattice系列FPGA、CPLD的下载线，符合JATG的要求，支持由2.5V到5V的器件下载。去掉只有几款旧器件才使用的端口，简化了线路。由TMS 、TDO、TDI、TCK及信号线及地线、电源线共6条线。

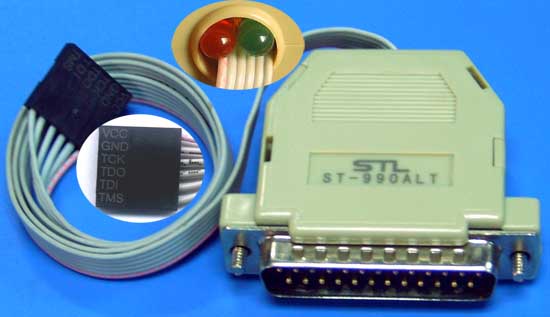

产品名称：ALTERA专用FPGA及CPLD器件下载线
型 号：ST-990ALT
ST-990ALT是带显示的下载线， 是专门应用于Altera系列FPGA、CPLD的下载线，同时可应用于ATMEL的CPLD产品。符合JATG的要求，支持由2.5V到5V的器件下载。去掉只有几款旧器件才使用的端口，简化了线路。由TMS 、TDO、TDI、TCK及信号线及地线、电源线共6条线。
产品特性- 严格按照Xilinx原厂提供的电路设计，完全符合各种器件的电平要求，可以直接替代各种原厂的下载线。经过测试，稳定性良好。
- 独有LED显示功能，带有红色及绿色两个LED，正常通电为绿色显示，可以帮助排除连线错误或供电 不正确的故障，当下载时红色LED会根据下载的数据闪亮，这样从肉眼即可排除大部分故障。还可以根据红色LED闪动的频率估算下载的速度及内容。
- 采用专用的CMOS器件作线路缓冲及LED驱动，下载线所消耗的电流极低，故在使用下载线时可以不增加额外的电流消耗。
- 下载线的输入及输出带由电阻及电容组成的滤波电路，通过精确的计算可以降低高频的噪声引起的干扰，大大提高下载效率。
- 下载线带输入输出过载保护，即使短路也不怕烧毁器件及电脑，可确保使用中不出现灾难性的损失。
- 下载线线长为50cm，内置匹配电阻及电容，可与器件获得最佳的阻抗匹配。
- 采用SMC贴片工艺，外表美观，大大提高可靠性，降低不良率，与其他采用手工制作的下载线相比于采用规模化生产，大大地降低成本，特别适合于较多人同时使用的科研单位，或作批量生产的生产由线使用。
- 独有的输出关断功能，在没有下载时将所有的输出端变为高阻，在一些应用场合可以不用拔掉下载线即可以直接使用。
- 采用标准的2.54排针插座，可以应用在万能板上，方便自行焊接使用。
- 采用大规模生产技术进行激光刻字，每条线都注释说明，不需要看说明书即可轻松使用。
- 采用并行打印接口，全部电路安装于一个普通的并行接口外壳中，可与实验板配套使用，也可以用于其他具有标准ISP接口的电路板。
- 由于下载线是并行电缆，长度太长会导致信号的反射,毛刺和过冲,影响数据传输的正确性，所以下载 电缆一般不能太长。如确实感觉不方便而需要加长,则应该用并口电缆（打印机电缆）加长。
- 配套的实用工具，可以烧录串行FLASH芯片25VF系列、93C46系列及24C01系列储存记忆体，带ISP功能 的单片机，如AT89S51系列等。
- XILINX专用FPGA及CPLD器件下载线，出处： www.cnstl.com
25VF020接线说明图25VF020系列串行FLASH大容量记忆芯片,是采用标准SPI总线的FLASH记忆体。一般以扇区为单位擦除，可以每个字节读或写。性能与27C020系列的FLASH记忆体相当。但所需要的接口只有SCLK时钟、MISO数据输入、MOSI数据输出及CS片选信号，接线极为简单。随着使用的场合不断扩大，价格已经接近或低于传统的27C020系列FLASH。
SFLASH25 V3.8支持芯片包括SST 25VF020全系列、SST 25VF040B新版本全系列、ST 25P10全系列、ATMEL AT26DF081全系列,支持的芯片型号不断扩大中。
ST-990自动识别芯片，不需要使用者选择，只要接线正确即可使用。
AV机安装版的作用是将VC6所需要使用的系统文件复制到Windows之中。
WINIO.DLL文件是需要的动态链接库。复制到与SFLASH25.EXE相同的文件夹即可。
