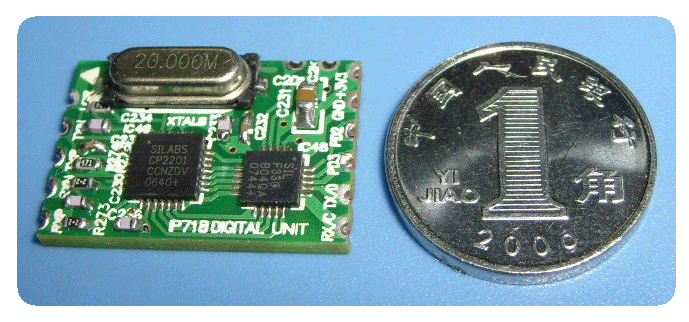

IP71B以太网单片机接口转换器

    利用以太网网络进行远程控制是工业控制、安防等领域的发展方向，可以利用完善的网络通讯平台实现产品的平等通讯。IP71B可以轻松接入以太网，与单片机的接口可以选择I2C、SPI，或UART等多种方式。最少只需2根普通的IO口。

          产品名称：IP71B以太网单片机接口转换器
          型    号：IP71B
          外形尺寸：22x15(mm)
  产品特性

  • 工业级10base-T以太网接口，兼容100M/1000M/10G的网络。

  • 内置I2C从机接口，可与任何单片机的普通IO口连接。I2C地址可以自行修改。

  • 用户单片机可以用普通的IO口软件模拟I2C接口。I2C可以控制IP71B及并联其他的I2C标准器件，无需额外的I2C接口。

  • 开漏输出的INT脚。用户收到以太网的有效数据包时，INT脚变低以提醒用户单片机执行读I2C操作。

  • 内置SPI从机接口，当传输的数据速度要求较快时，可以选用SPI接口。用户单片机也可以使用普通的IO口模拟SPI时序。

  • 内置UART标准接口，使用TXD及RXD两个端口，支持300～115200BPS速率传输。

  • 内置10位精度的温度传感器，可以通过以太网或用户主机读取IP71B的工作温度。
  • 使用3.3V单电源供电，内置独立的看门狗。
  • 使用Winsocker编程，比RS232及LPT打印口简单，传输速度更快。
  • 内置4KB的接收缓冲区及2KB的发送缓冲区，通讯方式更自由。
  • IP71B以太网单片机接口转换器，出处：www.hsav.com


  IP17B经典应用方框图
