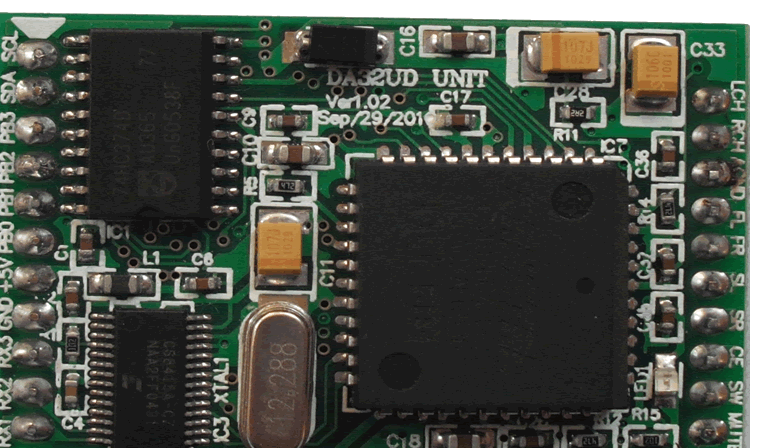

DTS/杜比数码AC-3音频解码板(DA32UD)


          产品名称:DTS/杜比数码AC-3音频解码板
          型    号:DA32UD
          外形尺寸:47x31(mm)

  产品特性
  • 采用CS4926系列音频DSP,CS8415 96KHz数字接收器,96KHz/24bit ADC及DAC。

  • 支持杜比数码、杜比定向逻辑、DTS等解码,多种声场效果重放。
  • 模拟音频输出,可自行选配不同的低通滤波电路,以获得不同的效果。
  • 全频频宽(20Hz~20KHz),用户可以通过低通滤波器调节频宽。
  • 内置模拟输入静音,当模拟没有信号时可自动进行静音,免除了外接检测电路。
  • 数码与模拟地线独立,降低对主板PCB LAYOUT的要求,获得更好的性能。
  • 提供静音控制信号输出,直接用硬件进行静音。
  • STL212单片机可以在线直接升级程序,使用更新的程序可以在网上获得,极大方便调试及生产维护。

  • 有多个通用的输出端口,可以用内置的CPU完成整机功能。

  • 使用I2C从机接口,用户主机无需增加额外接口即可使用现成的I2C接口。

  • I2C接口可以与其他I2C设备并联使用。DA32UD与24C01等I2C设备完全相同,非常容易进行二次开发。

  • I2C通讯带有INT中断输出端口,用户主机可以在INT变化时才读取相应的数据,减少了用户主机的通讯占用时间。
  • 提供60字节的记忆体空间,与24C01的功能完全相同,用户可以省略记忆的芯片例如24C01、93C46等记忆芯片。
  • 直接板上安装,可与音频板组成一体化产品,改善传统解码板的连线,提高了可靠性及增加了产品的可观性。
  • DTS/杜比数码AC-3音频解码板(DA32UD),出处:www.hsav.com
  DA32UD与DA32UQ PIN TO PIN的产品

可以互相交换使用,两者不同之处如下:

1) DA32UQ比DA32UD价格低。

2) DA32UD内置软件的低音管理,可以有多种低音配置;DA32UQ只能用硬件的方式进行低音管理。

3) DA32UD内置EFFECT声场效果,可以有多种DSP效果选择;DA32UQ只能外置。

  适用范围
  • 数字音频解码器或模拟音频解码器。

  • AV接收功放。
  • 带解码的多声道多媒体有源音箱。



  技术参数
  • 同轴输入:0.5VPP

  • 加外盒外形尺寸:47mm(长)X 31mm(宽)X 8mm(高)
  • 电源电压:+5V
  • 可工作电流:180mA

  • 模拟输入:0.9Vrms
  • 输出电平@0dB:0.8Vrms
